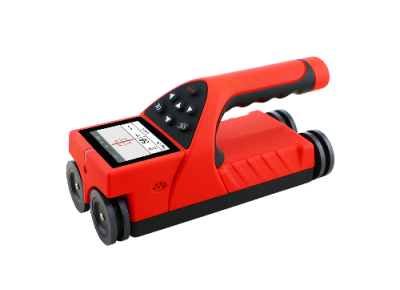

Pacometro SGS GY71

SOUTHGEOSYSTEMS
GY71-A2251300
netto Spedizione kg
Aggiungere al carrello
  • Descrizione
  • Caratteristiche

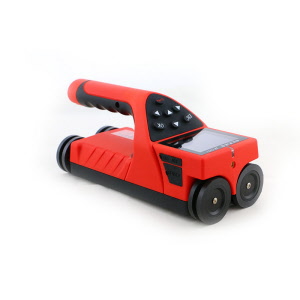

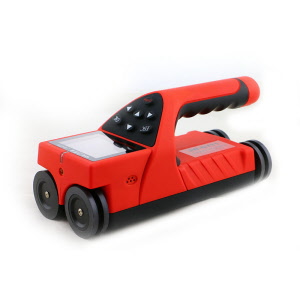

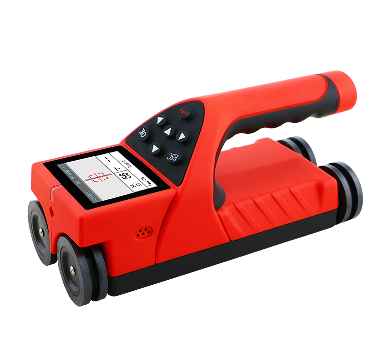

Pacometro Integrato SGS GY71

SOUTHGEOSYSTEMS
Il Pacometro integrato SGS GY71 è un rilevatore di armature in grado di misurare con precisione la posizione dei ferri longitudinali e delle staffe, lo spessore del copriferro e il diametro dell'armatura.

Principali caratteristiche:
- Sensore integrato che facilita e velocizza l’indagine magnetometrica;
- Localizzazione, misura del copriferro e del diametro delle barre di armatura vengono visualizzati in tempo reale e con massima precisione; tutto nella stessa schermata;
- Restituzione dati 3D con software dedicato;
- Cinque modalità di scansione per soddisfare le diverse esigenze di prova:

[JGJ Scan], [Profile Scan], [Signal Scan], [Grid Scan], [Image Scan];
- La posizione dei ferri di armatura viene indicata mediante segnale acustico e led luminoso oltre al mirino che rende l’interpretazione estremamente intuitiva. La distanza tra i ferri viene fornita in automatico sullo stesso grafico;
- Particolarmente indicato in condizioni difficili dove le barre sono molto ravvicinate fra loro;
- Maggiore distanza supportata rispetto ad altri modelli: 65m per le modalità [Profile Scan] e [Grid Scan], 10m per la modalità [Signal Scan];
- Due modalità di visualizzazione dei dati: grafica e numerica per una migliore e rapida lettura;
- Schermo LCD transflettivo da 3.5” a colori ad alta risoluzione. 6 colori di interfaccia selezionabili;
- Software di analisi e creazione di Report di prova;

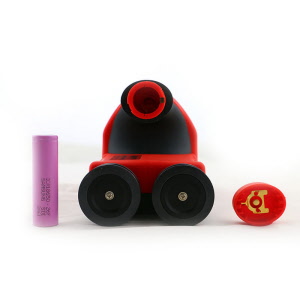

- Batteria al litio ricaricabile ad elevata capacità;
- Integrato, compatto, portatile e comodo da trasportare.



Caratteristiche Tecniche

item

Specifications

Gamma di spessore (mm)

φ6~φ50

Gamma Massima (mm)

1° intervallo

2~100

2° Intervallo

2~200

Errore massimo consentito per lo strato protettivo

±1(mm)

2~60

±2(mm)

61~80

±3(mm)

81~90

±4(mm)

91~133

±5(mm)

134~169

±6(mm)

170~200

Gamma Applicabile  (mm)

φ6~φ50

Accuratezza del Test  (mm)

0.1

JGJ scan

ü

precise scan

ü

profile scan

ü

Grid scan

ü

Picture scan

ü

Immagini tridimensionali

ü

Scan range

borderless

Data correction

ü

Trasmissione Dati

Wi-Fi/USB

Schermo

320×240

Alimentazione

Built-in battery

Dimensioni (mm)

240×93×110

Peso (kg)

0.67

Sonda

Integrate





Software Incorporato

concrete reinforcement detector concrete reinforcement detector  concrete reinforcement detector

Boot interface

Main menu

Data view

concrete reinforcement detector concrete reinforcement detector concrete reinforcement detector

Rebar test

JGJ scan

Profile scan

concrete reinforcement detector concrete reinforcement detector concrete reinforcement detector

Image scan

Grid scan

Signal scan



Analysis software

concrete reinforcement detector concrete reinforcement detector concrete reinforcement detector concrete reinforcement detector

Grid scan

Signal scan

Profile scan

Image scan
